循環水冷卻器膠球在線清洗裝置系統技術海綿膠球收球效果

介紹了一種循環水冷卻器用新型膠球在線清洗裝置系統器。該清洗器的應用結果表明，膠球在線清洗裝置系統技術可較好地解決循環水冷卻器的管內結垢問題，可減少冷卻器的腐蝕，提高冷卻器的傳熱效率，具有較好的應用價值。

在石化及熱電生產過程中，冷卻器結垢是一種常見現象，結垢可使設備的傳熱效率下降，生產能力降低，也可增加介質流動的阻力，使輸送設備能耗上升，垢層還可引起設備垢下腐蝕，縮短設備的使用壽命，嚴重時造成設備堵塞，影響裝置的平穩運行，甚至導致停產。目前，對冷卻器的結垢主要采用周期性停工清洗（化學清洗或高壓清洗）的辦法進行處理。這種辦法不能解決冷卻器運行期間因結垢導致的效率下降與垢下腐蝕等問題。針對上述問題，經多年的研究，開發了一種冷卻器新型膠球在線清洗裝置系統技術，并在某煉油廠氣分裝置上投用，效果良好。

膠球在線清洗裝置系統技術

膠球在線清洗裝置技術是世紀60年代發展起來的冷卻器清洗技術，先在熱電行業冷卻水系統中使用，它需要膠球清洗泵及膠球收、放的旁路設備，膠球清洗裝置系統較復雜。在試驗的基礎上研制出的一種用于冷卻器的新型膠球在線清洗裝置系統器，其結構見圖。它具有水流定向切換和特殊的膠球收、放機構，可利用循環水的系統動力實現在線清洗。

其工作原理是，將膠球清洗裝置/膠球清洗器置于冷卻器系統的旁路中，利用循環水的系統動力推動海綿膠球在管內流動，并借助海綿體的彈力對管壁施加壓力，膠球和管內壁之間的擠壓及摩擦滑動具有很好的研削效果，可有效清除污垢。通過清洗器換向閥的定位轉動改變水流的方向，使膠球在水流的作用下對冷卻器進行反復清洗，并經排污管排到系統外。該過程通過循環水自身的壓力來實現，避免了新增膠球清洗泵及其附屬設備，簡化了清洗操作，可節省大量的人力和物力，避免污垢在管內積聚，能確保冷卻器高效長周期運行。

+操作手柄+進水管+收球網+清洗器外殼+分水器(+總進水管)+膠球投放口+換向閥+銅軸承+排水管

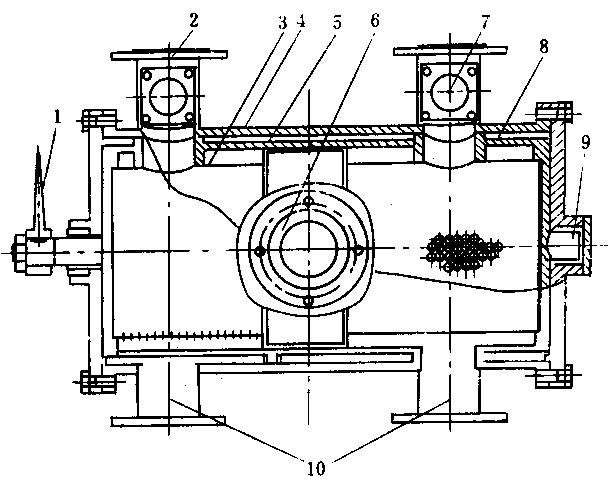

膠球清洗裝置/膠球清洗器結構示圖

膠球清洗裝置系統工藝流程見圖。清洗時，關閉主線1、1閥門，打開側線1、%1、#1閥門，隨后打開(1排污閥。冷卻水進入清洗器左倉，膠球在水流作用下通過冷卻器，對管程的污垢進行清洗，膠球隨水流進入清洗器右倉，污水從排污口排出。清洗一定時間后，將清洗器手柄轉動2，水流反向進入清洗器右倉，膠球在水流作用下經過冷卻器管束進行清洗，膠球返回左倉。這樣反復清洗多次，直到排污口出清水為止。清洗完畢，關閉排污口，冷卻器切換到正常狀態。冷卻器膠球在線清洗裝置系統的效果。為此，必須針對流體特性和工藝過程特點，對攪拌器進行合理的結構設計和組合，以滿足工藝過程的需要。介紹了在聚烯烴添加劑合成中的縮合反應釜中使用的一種組合式攪拌器的結構及其冷卻器價格的3/%)。膠球回收率達93以上。
