凝汽器剝皮膠球清洗方案相關技術介紹？

一、安全措施

1、辦理熱機工作票，許可后方可開始清洗工作。

2、清洗設備、工器具由清洗單位提供，并符合現場要求。

二、凝汽器剝皮膠球技術措施

1、清洗前雙方確認凝汽器結垢程度，并做好記錄。

2、清洗前后冷卻水管清潔度做好對比。

3、拆下的設備零部件作標記，并妥善保管。

三、工器具

序號 工器具名稱 數量 序號 工器具名稱 數量

1 氧  氣 1套 5 梅花扳手22-24、30-32 各2把

2 電焊機 1套 6 高壓清洗機 1臺

3 活口300mm 2把 7 酸洗設備 1套

4 手  錘 1把 8

四、凝汽器剝皮膠球清洗工期

單側凝汽器剝皮膠球清洗55小時，兩側凝汽器剝皮膠球清洗共計110小時（4.5工作日）。

五、清洗注意事項

1、酸洗前應將凝汽器進、出口管處臨時加裝堵板（厚度5mm），封堵嚴密。清洗泵出口管道與凝汽器入口管道放水閥門法蘭相連接，入口管道與凝汽器出口管道母管預留閥門法蘭相連接，閥門規格：DN50、PN1.6。（具體位置圖例）

2、凝汽器冷卻水管為316L不銹鋼螺紋焊管，酸洗用藥必須使用氨基磺酸，不得使用鹽酸。

3、酸洗時，流速應保持0.1~0.25m/s。機組酸洗泵出力不得小于30 m3/h。否則清洗效果無法保證。

4、酸洗試環應使用相同材質的凝汽器新管制作，試環長20mm，用金相砂紙打磨試環內外表面，用耐腐蝕繩懸掛在水室或清洗箱中，并可靠固定。

5、凝汽器不銹鋼管內結垢較多時，酸洗時會產生大量泡沫。為防止大量泡沫溢流，可使用消泡劑。若是粉狀消泡劑，可直接灑在泡沫表面；若是液體消泡劑，可用小型手持噴霧器噴灑在泡沫表面。

6、酸洗用藥品應提前運至現場備用，并經驗收合格。

六、清洗工序

1、高壓水清洗

因凝汽器冷卻水管存在個別堵塞現象,化學清洗前先利用高壓水對不銹鋼管進行逐根疏通，全部疏通后方可進行化學清洗工作。

清洗工序：

1.1、清洗施工人員培訓并考試合格。

1.2、清洗設備及工具運抵現場,圍護好安全作業區,懸掛好安全標志。

1.3、清洗設備安裝調試完畢。

1.4、打開凝汽器人孔, 利用高壓水對冷卻水管疏通。

1.5、恢復凝汽器人孔，清洗完畢現場整理,打掃衛生。

注: 清洗工作中, 清洗人員應注意高壓水及雜物不得溢出清洗工作區域, 保護現場其它設備和設施不受影響, 嚴禁對清洗無關的設備進行操作。

2、化學清洗

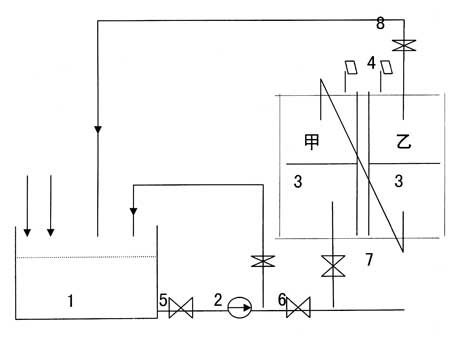

2.1、將凝汽器冷卻水進出口法蘭利用堵板進行封堵, 重新建立循環系統如下：

1-溶液箱  2-循環泵（5千瓦，流量30立方/小時，DN50管絲扣連接）  3-凝汽器  4-水側頂部排氣門   5-8隔離閥門  甲乙A/B側回水室

2.2、汽側檢漏:對凝汽器汽側注水（注水至凝汽器喉部）,檢査不銹鋼管應無泄漏，汽側注水后,不必排放,待清洗完畢后排放。（運行人員操作）

2.3、沖洗:往溶液箱內注入適量清水開循環泵打循環,檢査系統有無泄漏,發現泄漏及時排除, 并繼續循環沖洗至出水清澈后排放。

2.4、酸洗

2.4.1、溶液箱內注入適量清水,加入Lan-826緩蝕劑,分散劑，消泡劑 II, 充分混合均勻后開泵循環(溫度不低于10℃)。

2.4.2、往溶液箱內緩慢注入清洗劑,繼續循環。

2.4.3、開啟凝汽器水側頂部放空氣門，將反應產生的二氧化碳?xì)怏w及時排出。

2.4.4、定期取樣分析清洗藥劑的濃度,當其濃度連續1小時穩定不變且大于2%，進出口酸液無氣泡產生，可結束酸洗。

2.4.5、酸洗完成后，開啟凝汽器水室底部放水門排放酸洗溶液。

2.4.6、重新注入清水沖洗并加入中和劑, 調節沖洗回水出口 pH在6-9。

2.4.7、化學清洗結束后檢查清洗效果，對凝汽器冷卻水管再次進行高壓水清洗。

2.4.8、檢查驗收：清洗結束后，雙方人員共同對清洗效果進行檢查，清洗后的金屬表面應清潔、無殘留硬垢，除垢率≥85%為合格，除垢率≥95%為優良；用凝汽器酸洗試環測量酸洗的平均腐蝕速率應小于1 g/m2·h ，總腐蝕量應小于10g/ m2。

3、化學清洗廢液的處理

3.1、各階段接近中性的沖洗水可以就近排入污水系統，由排水泵排至廠外污水管網。

3.2、酸洗廢液用NaOH進行中和處理，調節PH值至6-9后就近排入污水系統，由排水泵排至廠外污水管網。

七、化學清洗注意事項及質量管理

1、在清洗過程中要嚴格按照安全操作規程進行施工，禁止與清洗無關人員逗留現場。

2、清洗時禁止在現場進行其它工作，在配料現場嚴禁吸煙。3、在配制清洗液時，操作人員必須戴防護眼鏡、防酸手套、穿防護服等，防止發生事故。

4、清洗現場應設有明顯的安全隔離帶及“正在酸洗”、“危險”等字樣的標志。

5、清洗期間，禁止在清洗系統上進行其它操作，清洗現場產生可燃?xì)怏w做好通風工作。

6、嚴格按照本清洗技術方案和化學監督措施的要求執行。

7、現場應備有急救藥品和可靠清水水源，如酸液濺到眼睛內，應立即用大量清水沖洗，再用0.5%碳酸氫鈉沖洗；如酸液濺到皮膚上，應立即用大量清水沖洗，再用2-3%碳酸氫鈉沖洗。

8、清洗過程要按時記錄相關工作步驟和數據，工作結束后，應及時提交化學清洗總結報告及原始記錄。
