凝汽器膠球清洗系統檢修工藝、膠球清洗系統組成

膠球清洗設備簡介
       某電廠#10、#11機組使用的凝汽器膠球清洗系統是由連云港市宏琦電力輔機生產制造的，型號：SF1800。每臺機組配用兩套膠球清洗裝置，兩套膠球清洗裝置共用一套微機程序控制系統(一臺機組設一臺控制柜)。在設計工況下，使用濕態直徑比凝汽器不銹鋼管內徑大1~2mm的清洗用海棉球，每次清洗4小時后，收球率應不低于95%。膠球投運時，收球網運行正常時水阻不大于300mmH2O。膠球再循環泵（膠球泵）為電動機驅動，臥式，單級，端部吸入式，垂直中分面，泵的葉輪和殼體之間的間隙能夠滿足膠球的通流。
       收球網為倒“V”型結構，水平安裝在凝汽器冷卻水出口管上，收球網長度為2750mm，收球結構為格柵式，網板采用組裝式結構。兩只收球網對稱布置。加球室的進出口連接管采用法蘭連接，并配有球閥，裝球室設有排水和放氣閥門，容積約27升。膠球清洗裝置配有供用來控制膠球的發送和停止的電動驅動裝置。每個收球網應有兩端的法蘭，帶鉸鏈的人孔門，測量壓差的接頭，帶法蘭的出球口網板及電動驅動裝置。收球網收球格柵網板設置反沖洗裝置，收球裝置設置人孔以便于檢修。收球網及殼體有足夠的剛度、不變形，各轉動部件保證轉動靈活不卡死。膠球清洗裝置大修周期為5年，除膠球外所有設備部件壽命均大于5年。
凝汽器膠球清洗系統的組成：
       a)具有電動驅動裝置的膠球加球室（裝球室）和電動再循環泵（膠球泵）。
       b)具有電動執行機構的收球網及壓差測量和控制系統。
       c)具有電動和手動的閥門、附件，膠球分匯器及附件。
       d)海綿膠球。
       e)微機程序控制柜及與之相關的控制設備

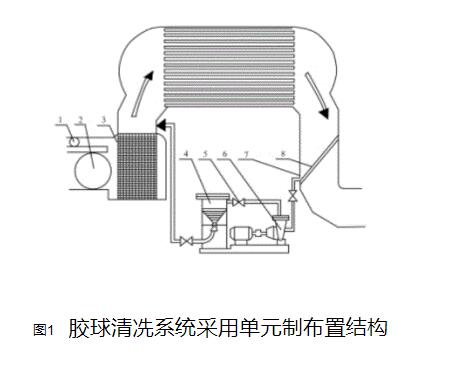

膠球清洗系統（圖）
       圖中：膠球清洗系統：1、收球網；2、壓差測量裝置；3、閘閥；4、三通器；5、膠球泵；6、電動球閥；7、裝球室；8、放水門；9、放氣門；10、膠球管路；
