介紹智能加藥膠球清洗裝置系統機組設備

      介紹智能加藥膠球清洗裝置系統機組設備，冷凝器、凝汽器和各類熱交換器中污垢的問題，一般是通過一年一次的人工清洗和不斷加入化學藥劑除垢的方式進行清洗，這種方式既不能保證凝器端蓋或者凝汽器長期處在一個沒有污垢的環境下工作，而且人工清洗耗時又耗力，每年的人工方式清洗又要提高運行成本；另外，現有的清洗周期是一年一次或者幾年一次，導致凝器端蓋和凝汽器長期處在一個較低的換熱效率下工作，耗電。
       一種提高工作效率、節能環保的智能加藥膠球清洗裝置系統機組，能有效解決污垢的問題，提高冷凝器的熱交換效率，通過化學藥劑的方式，將水的純度提高，從而減少水對系統的腐蝕和結垢。
       實現同時對多臺冷凝器進行自動在線清洗。
       一種智能加藥膠球清洗裝置系統機組，其特征在于：智能加藥膠球清洗裝置系統機組包括膠球清洗裝置和智能加藥裝置，膠球清洗裝置與智能加藥裝置連接，膠球清洗裝置包括程序控制器、發球機、分球器、收球器、膠球和用于放置、取出和觀察清洗球的視鏡裝置，收球器連接在冷凝器的出水管上，發球機設有出球側與回球側，發球機的出球側連接在分球器上，分球器連接有出球管，發球機的回球側與收球器之間通過回球管連接，出球管與冷凝器的進水管連接，視鏡連接在發球機與分球器之間。
       分球器包括分球閥體、電動執行器和安裝在分球閥體內的濾網，濾網的網孔直徑小于濕態膠球的直徑，在分球閥體的上方有吸氣口，下方有排污口，在電動執行器上設有圓盤，圓盤安裝在濾網內部，圓盤與濾網之間設有縫隙，縫隙小于濕態膠球的直徑，電動執行器控制收球或者發球，收球器上設有進水口、出水口、收球進口、收球出口、檢修口和清洗口，進水口與收球進口連接，進水口與出水口連通，收球進口與收球出口連通，其中進水口內部到收球進口有錐形網狀的濾網，其中濾網由直筒段和錐管段連接而成，濾網孔徑小于濕態膠球的直徑，進水口通過濾網壁與出水口連通，濾網的錐管段與收球進口連接。
       分球器通過一軟接管與出球管連接，發球機的回球側通過一軟接管與回球管連接，收球器的檢修口和清洗口上分別設有壓力表安裝孔，在壓力表安裝孔上安裝壓力表，通過記錄兩個壓力表的差值確定濾網的堵塞情況。
       出球管上設有閥門，與收球器連接的回球管上設有閥門，視鏡與發球機之間安裝有單向閥，冷凝器的出水管上設有閥門，與收球器連接的出水管路上設有閥門。
       發球機內部設有離心式的膠球泵，膠球泵連接出球側和回球側，膠球泵的葉輪直徑為50～500mm之間，水流通道內徑為20～50mm之間，發球機的轉速為960～2900轉/分鐘之間，視鏡裝置包括相互垂直且相交的管段、上透明玻璃片、下透明玻璃片，上透明玻璃片、下透明玻璃片分別安裝在其中一管段的管口上，另一管段的一端為進水口，另一端為出水口。
       膠球清洗裝置還包括水流傳感器，水流傳感器連接在冷凝器的進水管上，水流傳感器取樣獲悉冷凝器的水流的信息，為程序控制器提供取樣信號。
       清洗球的表面為非光滑面，在表面上分布有吸附凹坑。
       智能加藥裝置包括加藥泵、電導率儀和水質在線檢測儀器，加藥泵出水口連接在出球管上，電導率儀和水質在線檢測儀器連接在回球管上。
       逆著水流方向且在通過電導率儀和水質在線檢測儀器之前設有減壓閥，水質在線檢測儀器包括有酸堿度pH檢測儀。
       出球管路包括出球總管及出球支管，回球管路包括回球總管及回球支管，其中的一回球支管與收球器連接，一出球支管連接在冷凝器的進水管上，另外的-回球支管與二收球器連接且在該回球支管上設有電導率儀和酸堿度pH檢測儀，另外的一出球支管連接在二冷凝器的進水管上且安裝有加藥裝置，二收球器與二冷凝器的出水管連接，各出球支管由一電動閥控制，各回球支管由二電動閥控制。
       智能加藥膠球清洗裝置系統機組與現有技術相比具有以下優點：
       智能加藥膠球清洗裝置系統機組由于通過程序控制器控制分球器和加藥泵，在進行操作時，其他閥門保持常開狀態。特別是出球管路上裝有單向閥門，因此在切換時不會改變水流方向，出球管路上的分球器切換過程中，水從網狀兩側流出，從而可消除卡球現象。出球管路上裝有視鏡，具有放球和取球功能，更能清楚地觀察到收球的實際情況。清洗球表面分布有吸附凹坑，有利于吸附和洗刷污垢；水的純度過低時，通過加藥泵的方式，將系統的水的純度提高；通過機組能提高效率，實現自動化、簡易化，徹底清洗污垢，提高換熱效率，并使凝器端蓋、凝汽器、各類熱交換器長期高效率工作，節能環保。機組技術方案可以實現同時對多臺冷凝器進行自動在線清洗。
附圖說明

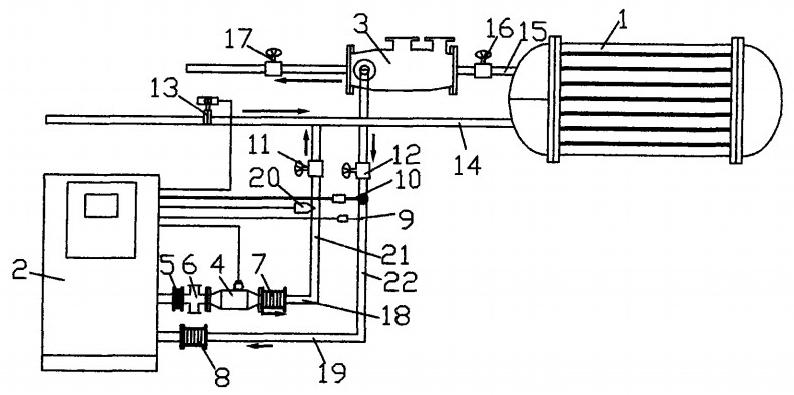

圖1是智能加藥膠球清洗裝置系統機組實施例一結構示意圖；

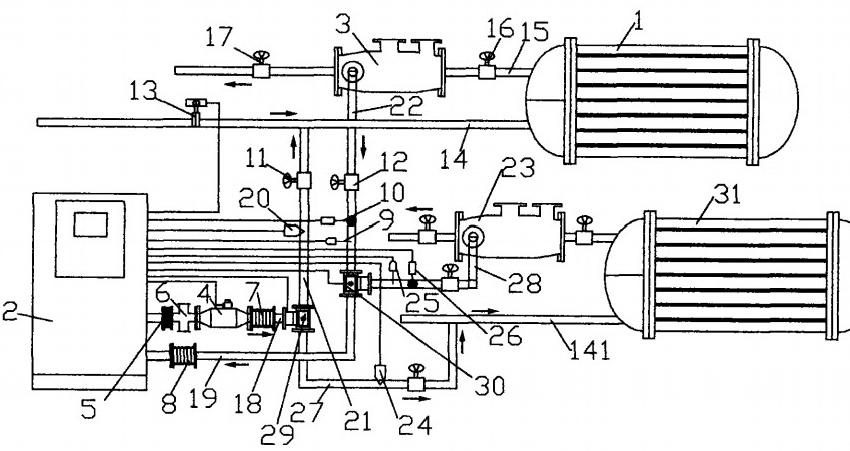

圖2是智能加藥膠球清洗裝置系統機組實施例二結構示意圖；

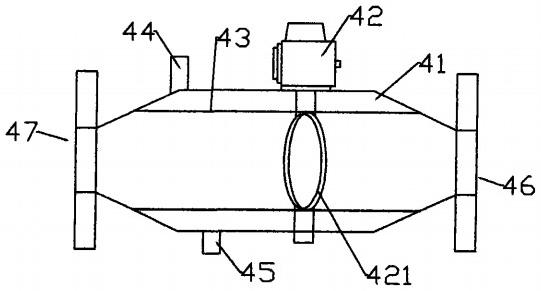

圖3是智能加藥膠球清洗裝置系統機組分球器結構示意圖；

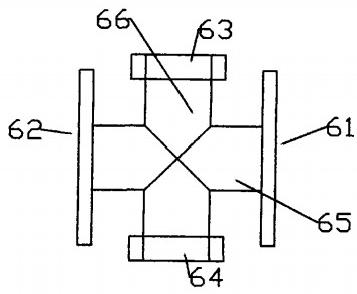

圖4是智能加藥膠球清洗裝置系統機組視鏡結構示意圖；

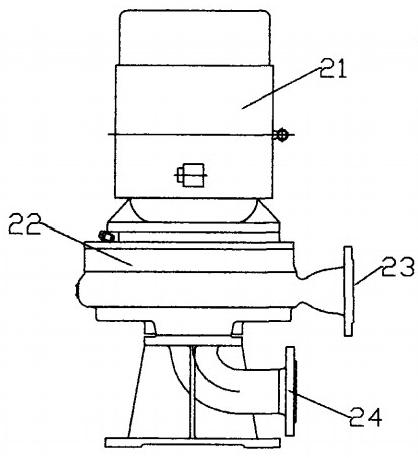

圖5是智能加藥膠球清洗裝置系統機組膠球泵結構示意圖；

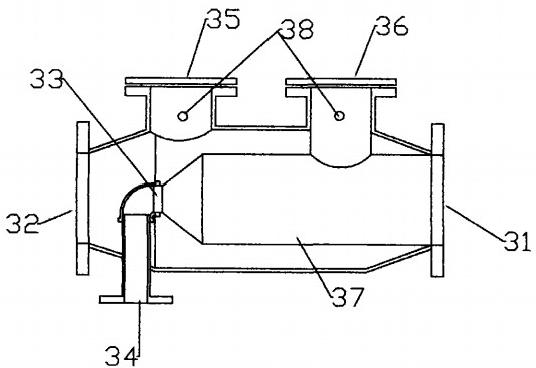

圖6是智能加藥膠球清洗裝置系統機組收球器結構示意圖。
